MATS-313XSA軟磁動態測量裝置

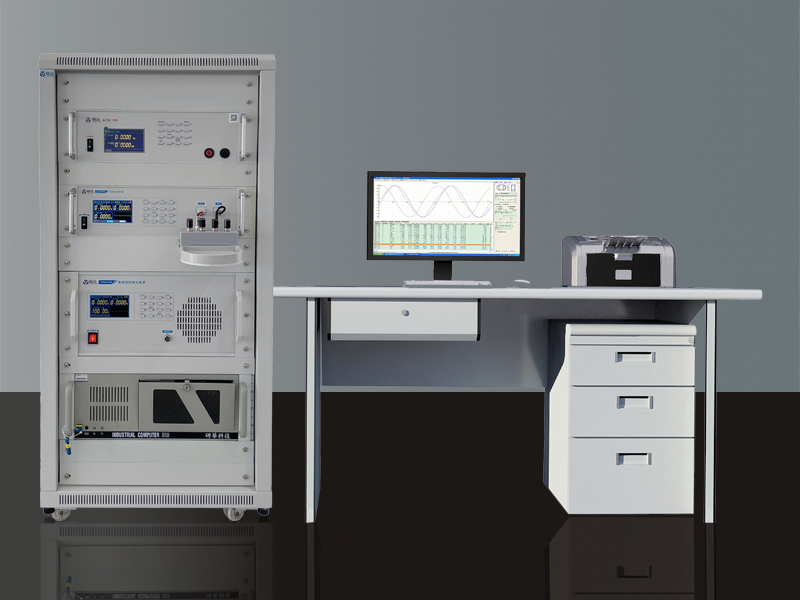

        MATS-313XSA軟磁動態測量裝置可自動測量金屬磁粉芯等低磁導率軟磁材料等交流磁性參數:Ps、Bm、Hm、Ss,μa和δ,可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。 測試系統由工控計算機、勵磁電源、功率分析儀和功率補償模塊組成,系統采用功率補償技術,最大勵磁功率可達到3000VA或6000VA,有效解決了大功率低磁導率軟磁器件的功耗無法測量的問題。



        MATS-313XSA軟磁動態測量裝置可自動測量金屬磁粉芯等低磁導率軟磁材料等交流磁性參數:Ps、Bm、Hm、Ss,μa和δ,可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。 測試系統由工控計算機、勵磁電源、功率分析儀和功率補償模塊組成,系統采用功率補償技術,最大勵磁功率可達到3000VA或6000VA,有效解決了大功率低磁導率軟磁器件的功耗無法測量的問題。



測試項目

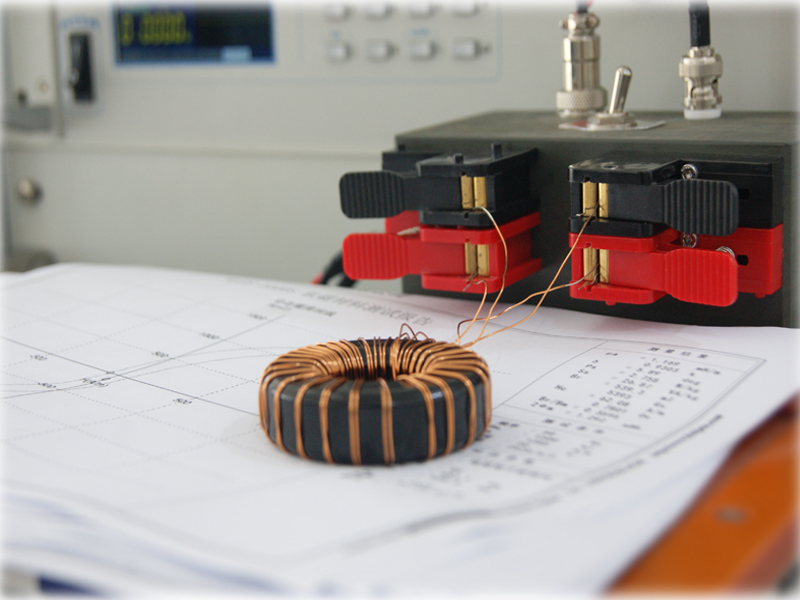

1、雙繞組測量
測試樣品形狀:直接在樣品上繞制勵磁(N1)和感應(N2)線圈測量環形、矩形、EE形和EI形等閉路樣品;
測試樣品種類;可測試鐵硅鋁、鐵鋁、非晶/納米晶、硅鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料;
測試參數:測量軟磁材料的動態磁性參數,可準確測量μa、δ、Ps、Br和Hc,可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁性參數;

2、單繞組測量
設備支持單繞組測量,可直接測量光伏儲能電感和環形電感等磁性器件。此時,功耗Pe包含繞組線圈的線損;


技術參數

使用環境
參數 技術指標
輸入電源 單相220V,50Hz
使用環境 環境溫度:23±5℃;環境濕度:30~75%RH
外磁場干擾 應絕對避免
熱平衡時間 10分鐘

TPS-500A寬頻程控測試電源
子型號 1207A 2007A 3007A
最大輸出功率 500VA 500VA (≤120k) 500VA (≤120k)
頻率范圍 1kHz~120kHz 1kHz~200kHz 1kHz~300kHz
頻率細度 < 0.1%×當前值,頻率誤差< 0.05%
輸出電壓 0~10V~75V~150V~300V,四檔自動量程
最大輸出電流 7A 7A 7A
1.√表示支持此功能,Х表示不支持此功能
2.型號定義:最大輸出功率(VA),后綴指最大頻率(kHz/10+最大輸出電流 (A)+字母

LZ-300功率分析儀
型號 LZ-300/3010 LZ-300/3020
頻率測量 1kHz~300kHz
電流測量 0~10A(有效值) 0~20A(有效值)
電壓測量 0~300V(有效值) 0~120V(有效值)
相位精度 1% ±0.05° 1% ±0.05°
型號定義:最大頻率kHz/10+最大電流A,最大電流小于10時,前面加0。

ACR-100X功率補償模塊
型號 ACR-100B ACR-100
工作頻率范圍 10k?300kHz 10k?300kHz
最大工作電壓 300V 300V
最大工作電流 10A 20A
最大補償功率 3000VA 6000VA
補償方式 自動 自動
備注 功率補償目前僅用于鎖定磁感Bm測量模式,不支持鎖定磁場測量。



SMTest測量軟件
1、運行環境:測量軟件運行于Windows操作系統下,操作簡捷;
2、系統語言:中文;
3、有多種單位制式可選,以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件,可同時設置固定頻率、固定Bm、和固定Hm等多種測量模式,一鍵完成多條件測試;
7、每組一次設置1~100個測試點,支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”,無需重復輸入測量條件;
9、文件系統采用數據庫格式,可輸出測試結果到Excel表格中;
10、測試數據自動保存,支持歷史數據查詢、調入和刪除;
