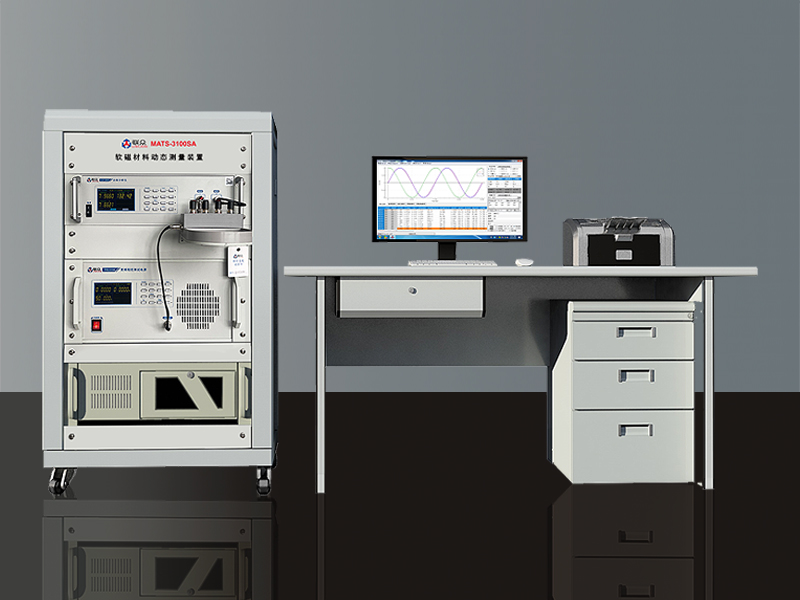

MATS-3100SA軟磁動態測量裝置
MATS-3100SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在1kHz～300kHz（連續頻率）條件下的交流磁性參數：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。
測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
MATS-3100SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在1kHz～300kHz（連續頻率）條件下的交流磁性參數：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。
測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
測試項目
1、雙繞組測量
測試樣品形狀:直接在樣品上繞制勵磁（N1）和感應（N2）線圈測量環形、矩形、EE形和EI形等閉路樣品。
測試樣品種類;可測試鐵硅鋁、鐵鋁、非晶/納米晶、硅鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料。
測試參數:測量軟磁材料的動態磁性參數，可準確測量μa、δ、Ps、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁性參數。
2、單繞組測量
設備支持單繞組測量，可直接測量光伏儲能電感和環形電感等磁性器件。此時，功耗Pe包含繞組線圈的線損。
技術參數
| 使用環境 | ||||||
| 參數 | 技術指標 | |||||
| 輸入電源 | 單相220V，50Hz | |||||
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | |||||
| 外磁場干擾 | 應絕對避免 | |||||
| 熱平衡時間 | 10分鐘 | |||||
| TPS-XXXX寬頻程控測試電源 | ||||||
| 型號 | TPS-500A | TPS-600A | ||||
| 子型號 | 1207B | 2007B | 3007B | 1210B | 2010B | 3010B |
| 最大輸出功率 | 500VA (≤120k) | 600VA (≤120k) | ||||
| 頻率范圍 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz |
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | < 0.1%×當前值，頻率誤差< 0.05% | ||||
| 輸出電壓 | 0～10V～75V～150V～300V四檔自動量程 | 0～10V～30V～60V～120V，四檔自動量程 | ||||
| 最大輸出電流 | 7A | 7A | 7A | 10A | 10A | 10A |
| 鎖定Bm | √ | √ | √ | √ | √ | √ |
| 鎖定Hm | ◎ | √ | √ | √ | √ | √ |
TPS-1000A/1010B寬頻程控測試電源
| 參數 | 技術指標 | |||||
| 最大輸出功率 | 1000VA (≤50k)正弦波 | |||||
| 頻率范圍 | 10k～100kHz | |||||
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | |||||
| 輸出電壓 | 0～300V四檔自動量程 | |||||
| 最大輸出電流 | 10A | |||||
| 鎖定Bm | √ | |||||
| 鎖定Hm | √ | |||||
|
1.√表示支持此功能 ◎表示可選功能 2.型號定義：最大輸出功率（VA），后綴指最大頻率（kHz）/10+最大輸出電流 (A)+字母（A：支持鎖B；B：支持鎖B和鎖H） |
||||||
| 型號 | LZ-300/3008 | LZ-300/3012 | ||||
| 頻率測量 | 1kHz～300kHz | |||||
| 電流測量 | 0～8A（有效值） | 0～12A（有效值） | ||||
| 電壓測量 | 0～300V（有效值） | 0～120V（有效值） | ||||
| 相位精度 | 1% ±0.05° | 1% ±0.05° | ||||
| 型號定義：最大頻率kHz/10+最大電流A，最大電流小于10時，前面加0。 | ||||||
