CIM-3500C磁芯功耗儀

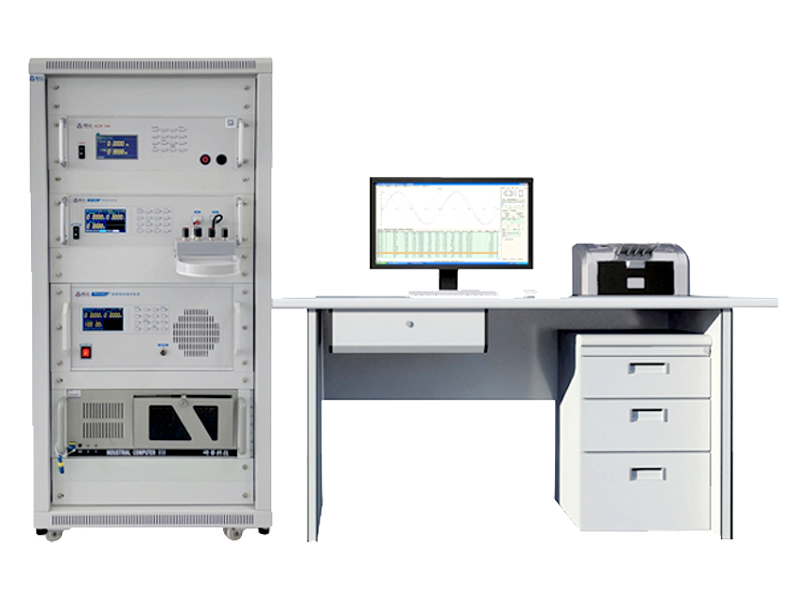

CIM-3500C磁芯功耗儀是用于磁性器件功耗測量的專用設備，可自動測量金屬磁粉芯等低磁導率軟磁材料的磁芯功耗Pe、電壓Urms、電流Irms、比視在功率Ss和損耗角δ等參數。測試系統由工控計算機、勵磁電源、功率分析儀和功率補償模塊組成，系統采用功率補償技術，最大勵磁功率可達到8KVA，有效解決了大功率低磁導率軟磁器件的功耗無法測量的問題。
CIM-3500C磁芯功耗儀是用于磁性器件功耗測量的專用設備，可自動測量金屬磁粉芯等低磁導率軟磁材料的磁芯功耗Pe、電壓Urms、電流Irms、比視在功率Ss和損耗角δ等參數。測試系統由工控計算機、勵磁電源、功率分析儀和功率補償模塊組成，系統采用功率補償技術，最大勵磁功率可達到8KVA，有效解決了大功率低磁導率軟磁器件的功耗無法測量的問題。
設備特點:
1.采用計算機控制的數字化電源和標準功率表，整個測試過程自動完成。
2.數字程控電源具備自主換檔功能，可根據材料特性自動匹配輸出檔位和采樣量程，有效的提高了設備的安全性和測量精度。
3.磁化線圈回路與標準功率表的電流端串聯，通過讀取功率表的電流峰值。
4.測量線圈接到標準功率表的電壓輸入端，通過讀取功率表的電壓有效值。
5.直接測量單繞組磁性器件。說明：功耗Pe包含繞組線圈的線損。
技術參數
| 使用環境 | |
| 參數 | 技術指標 |
| 輸入電源 | 單相220V，50Hz |
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH |
| 外磁場干擾 | 應絕對避免 |
| 熱平衡時間 | 10分鐘 |
| TPS-1000A寬頻程控測試電源 | |
| 子型號 | 1010A |
| 最大輸出功率 | 1000VA |
| 頻率范圍 | 1kHz～100kHz |
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% |
| 輸出電壓 | 0～10V～75V～150V～300V，四檔自動量程 |
| 最大輸出電流 | 10A |
|
1.√表示支持此功能，Х表示不支持此功能 2.型號定義：最大輸出功率（VA），后綴指最大頻率（kHz）/10+最大輸出電流 (A)+字母 |
|
| LZ-300功率分析儀 | |
| 型號 | LZ-300/3030 |
| 頻率測量 | 1kHz～300kHz |
| 電流測量 | 0～30A（有效值） |
| 電壓測量 | 0～300V（有效值） |
| 相位精度 | 1% ±0.05° |
| 型號定義：最大頻率kHz/10+最大電流A，最大電流小于10時，前面加0。 | |
| ACR-100功率補償模塊 | |
| 參數 | 技術指標 |
| 工作頻率范圍 | 10k?300kHz |
| 最大工作電壓 | 300V |
| 最大工作電流 | 30A |
| 最大補償功率 | 8000VA |
| 補償方式 | 自動 |
| 備注 | 功率補償目前僅用于鎖定磁感Bm測量模式，不支持鎖定磁場測量。 |
